Co je ESD audit a ESD inspekce a proč je potřebujete právě vy?
ESD je náhlý výboj statické elektřiny a nastává, když se dva vodivé předměty s opačným (+/-) nábojem přiblíží k sobě. Pokud je tento elektrický náboj vybit do součástek, DPS nebo konektorů zařízení, často to vede k jejich poškození.
Lidé necítí výboje slabší než 3 000 voltů; aby byl výboj rozeznatelný jako jiskra, musí mít napětí alespoň 5 000 voltů. Nejcitlivější součástky však mohou být poškozeny již při napětí 30 voltů, snímací hlavy pevného disku pouze při napětí nižším než 5 voltů, což je velmi málo.
Jak se bránit? Vytvořením prostředí vhodného pro práci s ESD citlivými součástkami
Nastavení prostředí, ve kterém se může bezpečně pracovat se součástkami citlivými na ESD výboj, je jednoduché a přímočaré. Oblast chráněná před ESD může být malá, například jeden pracovní stůl. Nebo může být velká, se stovkami pracovních stolů. Obě oblasti však potřebují stejné postupy, jen měřítko je jiné.
1 krok: jasný plán a vypracování ESD procedury
Přístup k těmto oblastem může být umožněn pouze těm, kteří si uvědomují a dodržují předepsaná opatření. Tento požadavek platí pro všechny, soukromé provozovatele, vedení, dočasné zaměstnance, subdodavatele, personál údržby, návštěvníky, atd.
2. krok: obecná opatření
Každá ESD chráněná oblast by měla být viditelně označená buď páskou, pokud jde o malý prostor, nebo samolepkami a výraznými štítky. Vstup do tohoto prostoru by měl být ideálně zabezpečen turniketem, který vpustí pouze toho pracovníka, který je správně vybaven pro práci s elektrostaticky citlivými součátkami. To znamená, že má na sobě ESD oděv a ESD obuv nebo uzemňovací pásky.

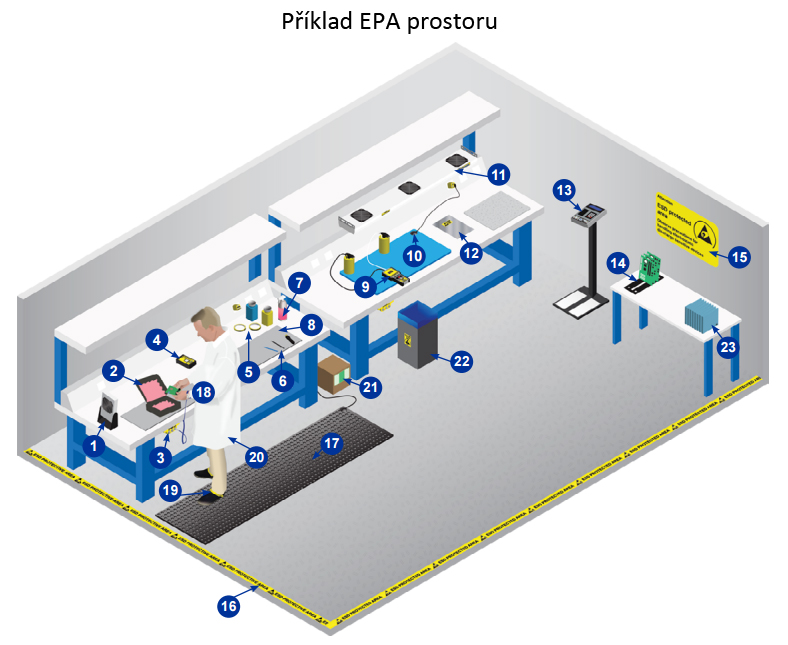

ESD bezpečné pracoviště je vybaveno ESD pracovními stoly nebo uzemněnou ESD pracovní podložkou. Stejně tak veškeré vybavení prostoru by mělo být v ESD provedení - nářadí, židle, vozíky, obaly, čisticí prostředky atd.
- stolní ionizátor
- balicí materiály
- zemnicí box
- měřiče a monitory
- ESD páska
- sondy
- ESD lahvička
- ESD pracovní podložka
- měřič povrchového odporu
- zemnicí kabely
- nadhlavní ionizátor
- stínicí sáčky
- sběr dat
- držák na DPS
- štítky a označení
- podlahová označovací páska
- ESD podlahová rohožka
- uzemňovací náramek
- ESD obuv nebo patní pásky
- ESD pracovní plášť
- ESD čisticí prostředky
- ESD odpadkový koš
- dokumentace
3. krok: školení a vzdělávání zaměstnanců
Kromě toho, že je nutné přijmout nezbytná ESD opatření, je důležité, aby každý zaměstnanec, který je přímo nebo nepřímo v kontaktu s ESDS produkty, věděl o fenoménu ESD. K dispozici je celá řada školení a workshopů na toto téma, na aktuální termíny se můžete podívat v kalendáři vzdělávacích akcí.
4. krok: měřit, ověřovat
Pro EPA vyhrazený prostor je třeba na základě jeho vybavení stanovit účinný systém kontrol a jejich periody. Stanovuje se např. dle normy ČSN EN 61340. Dokumentace kontrol slouží zejména pro prokázání trvalého fungování systému.
ESD audit a ESD inspekce
Máte vytvořený ve svém provozu EPA prostor a nevíte, zda je navržen správným způsobem a splňuje všechny podmínky? Máte problémy s elektrostatickým nábojem? Potřebujete pro svého zákazníka potvrzení, že váš EPA prostor je v souladu s ČSN EN 61340-5-1 ed.2?
Nechte si provést ESD audit či ESD inspekci. ESD audit vám zajistí přehled o momentálním stavu vašeho ochranného systému ESD a může sloužit jako příprava k provedení inspekce. ESD inspekce vám certifikátem potvrdí správnou funkci zavedeného systému ESD.
ESD audit
ESD audit je kontrola existujícího stavu a funkčnosti ochranných prvků ESD a srovnání s požadavky normy ČSN EN 61340-5-1 ed. 2. Audit ESD musí být prováděn odbornými auditory. K měření jsou používána měřidla kalibrovaná u akreditované laboratoře a vychází se z měřicích postupů dle norem řady ČSN EN 61340.
Výsledkem ESD auditu je zpráva o auditu s požadavky a doporučeními na nápravu případných nedostatků.
ESD inspekce
ESD inspekce je nejdůvěryhodnější potvrzení existujícího stavu a funkčnosti všech ochranných prvků ESD. Jediným, kdo může provést ESD inspekci, je nezávislý Inspekční orgán, který je akreditován nezávislým Českým institutem pro akreditaci o.p.s.
ESD inspekce opatření na ochranu proti elektrostatickému výboji zajistí, že vaše stávající zařízení na ochranu proti elektrostatickému výboji splňují platné normy, fungují správně a jsou účinná a vhodná pro svůj účel.
Cílem ESD inspekce je nezávisle posoudit ochranné prvky ESD a v závislosti na stupni splnění poskytnout certifikát, který je nejvyšším stupněm důvěryhodnosti pro zákazníky i dodavatele. Tento certifikát je účinný také v právních sporech nebo ve sporných případech.
